厚さ3.0mmでコーナーをシャープにした角出しSUS304ステンレス鋼角鋼管です。
■ 軽量化・・・・・中が中空のため軽量です。
■ 質感・・・・・・板厚が厚いので重量感があります。
■ デザイン・・・・エッジが小さいのでシャープなデザインを演出します。
■ コストダウン・・平鋼に比べ大幅な重量削減によるコストダウンが可能です。
■ 品質・・・・・・固溶化熱処理をした溶接管を使用しています。
| 12シリーズ | 16シリーズ | 19シリーズ | |||
| A × B | Kg/m | A × B | Kg/m | A × B | Kg/m |
| 12 × 50 | 2.97 | 16 × 46 | 2.97 | 19 × 43 | 2.97 |
| 12 × 61 | 3.57 | 16 × 54 | 3.41 | 19 × 51 | 3.41 |
| 12 × 72 | 4.04 | 16 × 68 | 4.04 | 19 × 65 | 4.04 |
| 12 × 77 | 4.30 | 16 × 73 | 4.30 | 19 × 70 | 4.30 |
 |
 |
 |
|||

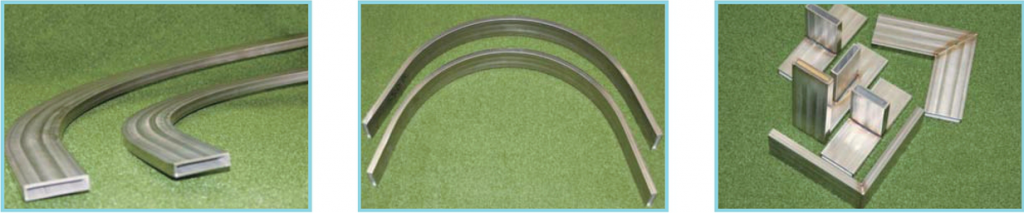

二次加工
■ 縦、横の曲げ加工も可能です。 ■ コーナーがシャープの為、溶接加工も容易です。
化学成分
| TTK-304SE | C | Si | Mo | P | S | Ni | Cr |
| ≦0.08% | ≦1.00% | ≦2.00% | ≦0.045% | ≦0.030% | 8.00〜11.00% | 18.00〜20.00% |
機械的性質
| 0.2%耐力 N/mm2 |
引張強さ N/mm2 |
伸び% |
| ≧205 | ≧520 | ≧35 |
■ 規格 TTK-304SE（東洋特殊工業（株）社内規格）
■ 長さ 定尺は4,000mmです。（打ち合わせにより希望長さ製作も可能です。）
■ 表面肌 No.1-C、No1肌を冷間ロールを成形で加工しているので鈍い光沢感があり2D肌に近い仕上がりです。
■ 表面仕上げ HL180、#400等、打ち合わせにより外面研磨仕上げが可能です。
※TTK-304SEは、SUS304TP溶接官を素材として冷間ロール成形にて加工しています。
寸法公差
| 辺の長さ | 50mm以下 | ±0.25mm |
| 100mm以下 | ±0.5mm | |
| 各辺の平板部分の凹凸 | 50mm以下 | 0.25mm以下 |
| 100mm以下 | 0.4mm以下 | |
| 隣り合った平板部分のなす角度 | ±1.0° | |

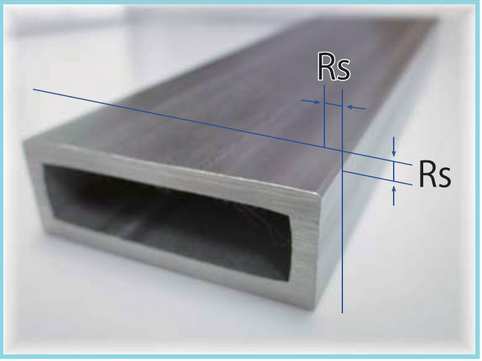

| 角部Rs | ≦1 | |
| 曲り・ねじれ | 1mにつき1mm以下 | |
| 厚さ | ±10% | |
| 長さ | -0+α | |
※厚さは長辺中央部に適応します。
重量比較
■ ステンレスTTK-304SEとステンレス平銅の重量比較（参考値）
| ステンレスTTK-304SE | ステンレス平銅 | ||
| 寸法 | 4M重量kg・割合% | 寸法 | 4M重量kg・割合% |
| 12×50×3.0t | 11.9・100 | 12×50 | 19.0・159 |
| 16×54×3.0t | 13.6・100 | 16×50 | 25.4・186 |
| 19×51×3.0t | 13.6・100 | 19×50 | 30.1・221 |

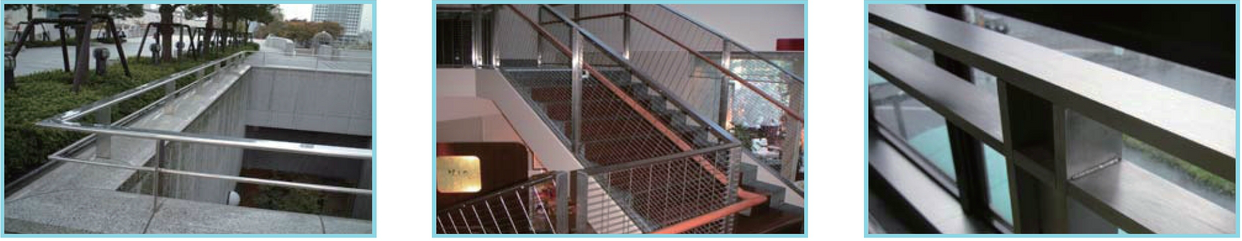

使用用途
■ 建築装飾用金物：手摺、取っ手、面格子、ルーバー、フェンス
■ 工場関係：食品工場、製薬工場、半導体工場、水産加工工場、水処理施設、除塵機
■ その他；サイン、モニュメント、シェルター etc
