とーとく高張力角鋼管・異形管

◆ 強度を維持して薄肉に。高張力・高耐力で軽量化に貢献します。
◆ 材質を変えるだけ、同断面で高強度に。新たな部品は必要なし。
◆ 従来よりも高耐力・高張力で設計の幅が広がります。
◆ 小径から大径まで対応致します。
◆ 低温シャルピー衝撃試験も実施できます。

【正方形】

  STKR490 STKR590
厚さ
3.2t 4.5t 6.0t 9.0t 3.2t 4.5t 6.0t 9.0t
辺の長さ 50×50 ● ●     ● ●
60×60 ● ●     ● ●
75×75 ● ● ●     ● ●
100×100 ● ● ● ● ● ● ● ●
125×125   ● ● ●   ● ●

■ は製造可能範囲です。溶接ビードは長辺中央部、内面ビードカットしています。
● は短納期・小ロットで製作可能です。

【長方形】

  STKR490 STKR590
厚さ
3.2t 4.5t 6.0t 3.2t 4.5t 6.0t
辺の長さ 60×40 ● ●   ● ●
60×45 ● ●   ● ●
70×50 ● ●   ● ●
75×45 ● ●   ● ●
75×50 ● ●   ● ●
80×40 ● ●   ● ●
100×50   ● ●   ● ●
125×75   ● ●   ● ●
150×50 ● ● ● ● ● ●

■ は製造可能範囲です。溶接ビードは長辺中央部、内面ビードカットしています。
● は短納期・小ロットで製作可能です。

【機械的性質】

種類 耐力N/m㎡ 引張強さN/m㎡ 伸び% シャルピー
STKR490 325以上 490以上 23以上 ー
STKR590 440以上 590以上 16以上 ー

※試験片は5号試験片です。厚さ8mm未満については1mm減じるごとに1.5を減じたものを適用します。シャルピー衝撃試験はオプションとなります。

【化学成分】単位：%

種類 C Si Mn P S
STKR490 0.18以下 0.55以下 1.50以下 0.040以下 0.040以下
STKR590 0.20以下 0.40以下 2.00以下 0.030以下 0.030以下

【寸法許容差】

項目・寸法 通常交差
辺の長さ 50mm以下 ±0.25mm
100mm以下 ±0.5mm
200mm以下 ±0.5%
各辺の平板
部分の凹凸		 50mm以下 0.25mm以下
100mm以下 0.4mm以下
200mm以下 辺長の0.4%以下
隣り合った平板部分のなそ角度 ±1.0°
角部の寸法：S 3t以下
曲がり・ねじれ 1mにつき1mm以下
厚さ ±10%

【実績数値例】

サイズ 種類 耐力N/m㎡ 引張強さN/m㎡ 伸び%
100×50×4.5t STKR490 475 558 28
100×100×9.0t STKR590 645 709 21

表に記載のないサイズ・厚さもお気軽にお問い合わせください。
一部異形断面も取り扱っております。

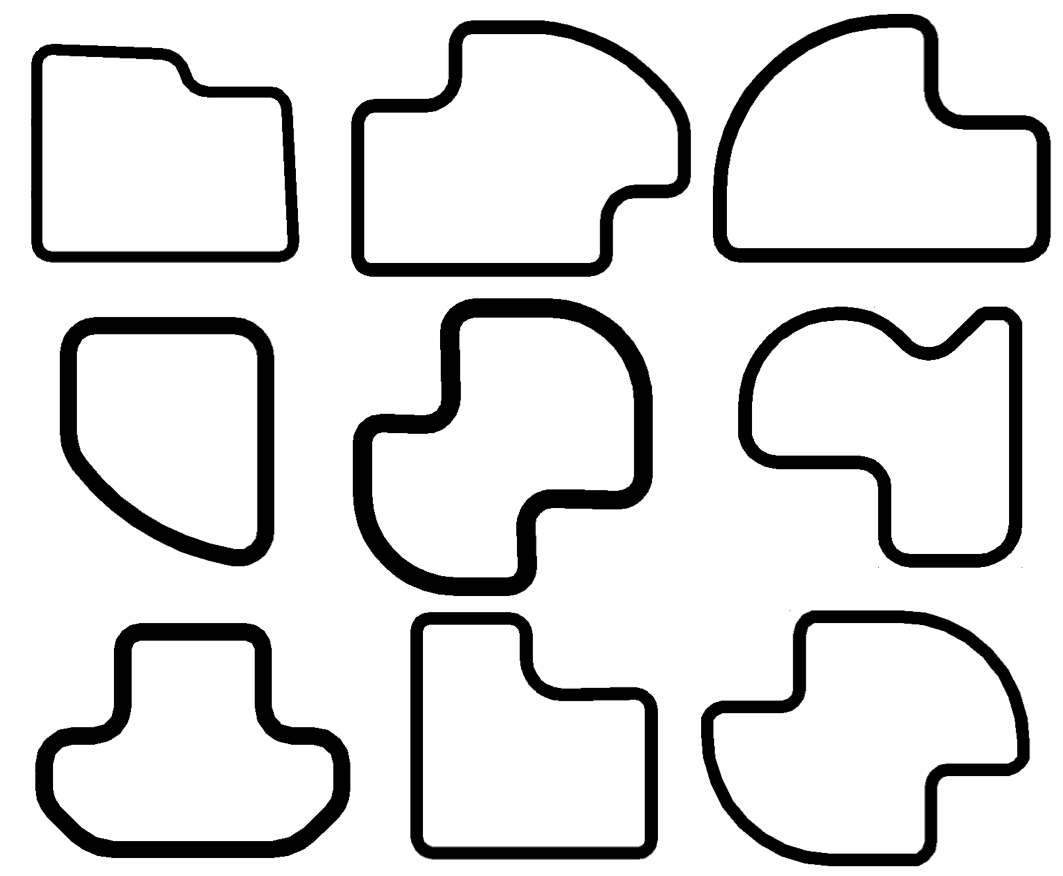

【異形菅】
ikeikan_image
上記以外の形状も取り扱っております。
詳しい寸法はとーとくの異形管シリーズをご覧ください。

seihoukei

軽量化、高強度化に向けた高張力(590N/mm2)角鋼管を用意しました。
コーナーＲは2tＲ以下に設定したシャープコーナーです。（一部のサイズは対象外です。）
素管での靭性値は－30℃Ｖノッチフルサイズで20Jを保証しています。
ROPS規格に対応した素管を使用しています。

肌：表面肌Bは黒皮です。
ビード：シームレス管を使用しているのでビードは有りません。
規　格：NTF60Sはとーとく規格です。
■：常時在庫又はロールチャンスの多いサイズです。

寸法参考 単位質量 肌 ビート
A×B t Rs Rg kg/m
125×125 9.0
8.0		 21.0
18.0		 26.0
22.0		 31.8
28.5		 B
B

−
−
120×120 12.0
10.0		 21.0
20.0		 30.0
26.0		 39.7
33.5		 B
B		 −
−
100×100 12.0
9.0
6.0
4.5		 27.0
10.5
7.0
6.0		 37.0
18.0
12.0
9.0		 30.3
26.2
17.9
13.6		 B
B
B
B		 −
−
−
−
90×90 6.0
4.5
4.0		 9.0
6.5
6.0		 14.0
9.0
8.0		 16.0
12.2
10.9		 B
B
B		 −
−
−
75×75 6.0 7.5 12.5 13.2 B −
4.5 6.5 10.0 10.0 B −
50×50 6.0 7.0 12.0 12.0 B −
4.5 6.0 9.0 9.0 B −

寸法参考 単位質量 肌 ビート
A×B t Rs Rg kg/m
166×90 10.0 23.0 27.0 35.1 B

−
150×100 12.0
9.0		 27.0
21.0		 34.0
26.0		 39.7
31.8		 B
B		 −
−
142×60 6.0 9.0 12.5 17.9 B −
140×80 6.0 7.0 12.0 19.8 B −
140×50 6.0 14.5 17.0 16.0 B −
125×75 9.0
6.0
4.5		 10.0
7.5
6.0 		17.0
12.0
8.5 		26.2
17.9
13.6 		B
B
B		 −
−
−
120×80 8.0 26.0 28.0 21.0 B −
120×60 6.0
4.5		 9.0
6.0		 13.5
9.0		 16.0
12.2		 B
B		 −
−
105×45 6.0 9.0 12.0 13.2 B −
100×50 7.6
6.0		 14.5
8.0		 21.0
12.0		 15.3
13.2		 B
B		 −
−
4.5 6.0 9.0 10.0 B −
80×70 12.0 20.0 31.0 21.6 B −
60×40 6.0
4.5		 6.5
5.0		 12.0
9.0		 8.51
6.55		 B −
−


■ 化学成分[%]

C Si Mn P S
0.25以下 0.55以下 1.60以下 0.040以下 0.040以下

■ 機械的性質　※1

引張強さ 降伏強度 伸び　 吸収エネルギー　※2
590N/m㎡以上 400N/m㎡以上 20%以上 20J以上

※１：機械的性質は素材（円管）の値を示します。
※２：吸収エネルギーは、材料（円管）－30℃Vノッチフルサイズの場合の値です。

NTF60Sは新日鐵住金株式会社鋼管事業部東京製造所殿と共同開発した製品です。
